产品设计兼顾考虑“快速、安全”，搭配普通真空断路器能够实现100毫秒左右的快速切换（受制约于普通真空断路器分、合闸用时），内部配置有：区内外故障判别、全息录波监控、开关自适应、智能卸载、黑匣子记录、智能切换闭锁等功能，保证切换过程中敏感负载不停机、无冲击。

XC-ATS无扰动快切装置作为系列中低压无扰动快切柜的核心控制单元，配合相控永磁高速真空断路器，实现周波级别切换，更大程度保证工业配电系统中变频器、伺服控制、电机、泵、阀门等感负荷连续工作，设备不停机、对网侧无冲击。

若系统为“备用进线冷备用”时，无扰动快速切换装置在发合闸命令同时，也会发合备用电源高压侧命令。若系统采用热备用，或无高压侧开关时，因系统采集开关常闭节点，可忽略高压位置信号。

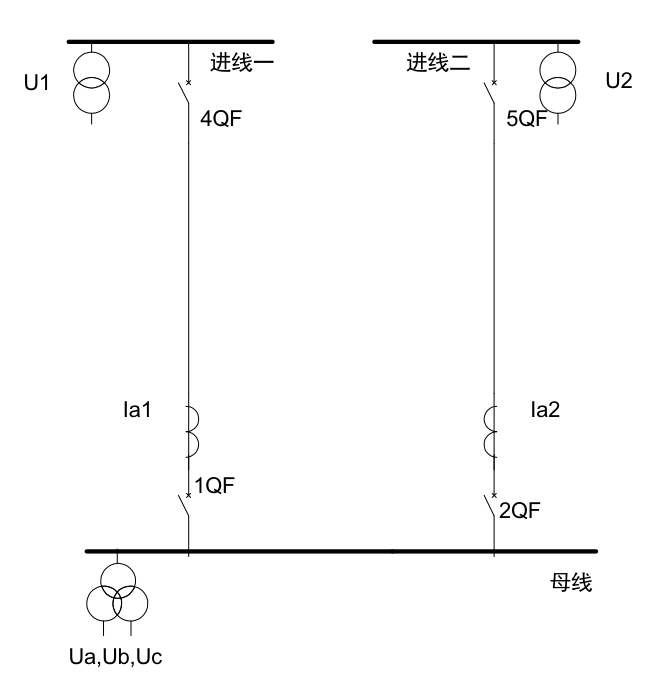

进线方式，该系统由两进线以及一母线构成，正常运行时由进线一为母线供电，进线二为备用电源。若无高压侧开关4DL、5DL时，对应的开关量忽略。

起动方式：手动、保护、失压、误跳、无流、逆功率、频压起动切换。

工作过程：跳1DL合2DL或跳2DL合1DL（跳合顺序根据选择的开关动作方式而改变）。

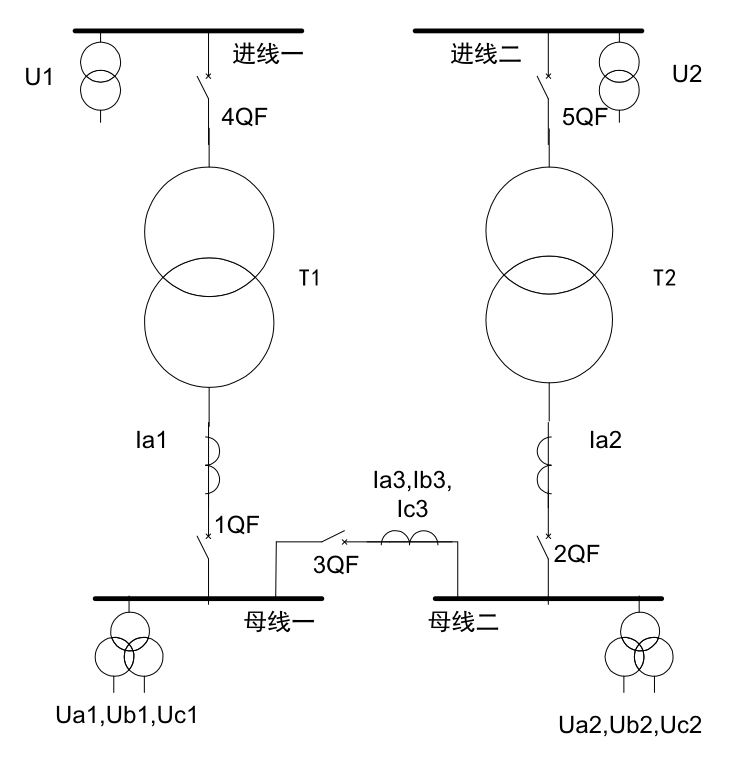

母联方式，装置可根据开关位置状态自动判断系统是处于母联方式还是进线方式，并且可以根据开入量“手动切换一、二”用手动方式进行切换。正常运行两进线分别带两段母线独立运行，互为备用。 当其中一段母线失电时，跳开故障电源，闭合母联断路器，由另一段进线带两段母线运行，构成进线模式，继续与另一进线构成备用，也可以手动恢复到母联方式运行。高压侧开关4DL、5DL取常闭节点，对应的开关量不接默认开关合位。

1.当1DL、2DL、4DL、5DL 在合位，3DL 在分位时：

起动方式：保护、失压、误跳、无流、逆功率、频压起动切换。

工作过程：跳1DL合3DL（“手动切换一”开入量触发）；跳2DL合3DL（“手动切换二”开入量触发）。

2.当3DL、1DL（2DL）在合位，2DL（1DL）在分位时。

起动方式一：保护、失压、误跳、无流、逆功率、频压起动切换；

工作过程一：跳1DL合2DL（跳2DL、合1DL）；

起动方式二：手动切换二（手动切换一）；

工作过程二：跳3DL、合2DL（跳3DL、合1DL）。
