| XC-XCKSG-系列常规型三相串联电抗器型号及尺寸(材质：铝)出线方式：上进上出 | |||||
|---|---|---|---|---|---|

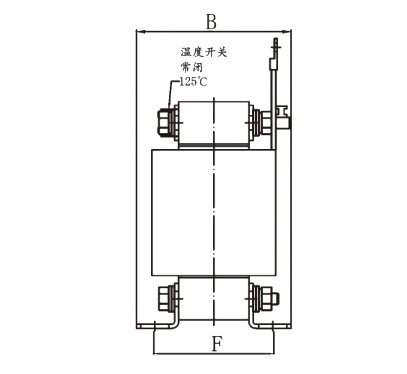

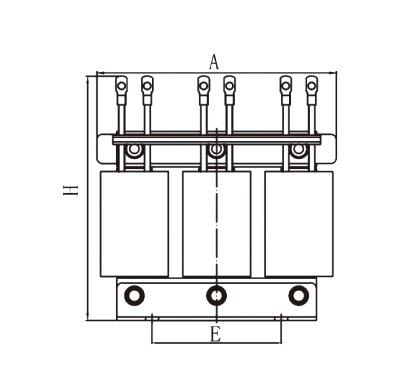

| 型号规格 | 电抗器容量kvar | 适配电抗器容量kvar | 电抗率% | 外形尺寸(mm) A*B*H | 安装尺寸(mm) E*F |
| 0.7-0.48-7 | 0.7 | 10 | 7 | 210*105*205 | 170*74±3 |
| 1.05-0.48-7 | 1.05 | 15 | 7 | 210*105*205 | 170*74±3 |
| 1.4-0.48-7 | 1.4 | 20 | 7 | 210*115*220 | 170*84±3 |
| 1.75-0.48-7 | 1.75 | 25 | 7 | 210*130*240 | 170*99±3 |
| 2.1-0.48-7 | 2.1 | 30 | 7 | 210*130*240 | 170*99±3 |
| 2.8-0.48-7 | 2.8 | 40 | 7 | 230*130*240 | 200*99±3 |
| 3.5-0.48-7 | 3.5 | 50 | 7 | 240*150*260 | 240*113±3 |
| 型号规格 | 电抗器容量kvar | 适配电抗器容量kvar | 电抗率% | 外形尺寸(mm) A*B*H | 安装尺寸(mm) |
| 0.7-0.525-14 | 0.7 | 5 | 14 | 210*105*205 | 170*74±3 |
| 1.4-0.525-14 | 1.4 | 10 | 14 | 210*115*220 | 170*84±3 |
| 2.1-0.525-14 | 2.1 | 15 | 14 | 210*130*240 | 200*99±3 |
| 2.8-0.525-14 | 2.8 | 20 | 14 | 230*130*245 | 220*99±3 |
| 3.5-0.525-14 | 3.5 | 25 | 14 | 240*150*260 | 220*113±3 |
| 4.2-0.525-14 | 4.2 | 30 | 14 | 240*150*260 | 255*113±3 |
| 5.6-0.525-14 | 5.6 | 40 | 14 | 240*150*305 | 255*113±3 |
| 7.0-0.525-14 | 7.0 | 50 | 14 | 270*175*295 | 255*139±3 |
| XC-XCKSG-系列常规型三相串联电抗器型号及尺寸(材质：铜)出线方式：上进上出 | |||||
|---|---|---|---|---|---|
| 型号规格 | 电抗器容量kvar | 适配电抗器容量kvar | 电抗率% | 外形尺寸(mm) A*B*H | 安装尺寸(mm) E*F |
| 0.7-0.48-7 | 0.7 | 10 | 7 | 200*110*205 | 170*79±3 |
| 1.05-0.48-7 | 1.05 | 15 | 7 | 200*120*205 | 170*89±3 |
| 1.4-0.48-7 | 1.4 | 20 | 7 | 200*135*220 | 170*104±3 |
| 1.75-0.48-7 | 1.75 | 25 | 7 | 235*150*240 | 200*118±3 |
| 2.1-0.48-7 | 2.1 | 30 | 7 | 235*150*240 | 200*123±3 |
| 2.8-0.48-7 | 2.8 | 40 | 7 | 270*160*255 | 220*124±3 |
| 3.5-0.48-7 | 3.5 | 50 | 7 | 270*160*255 | 220*124±3 |
| 型号规格 | 电抗器容量kvar | 适配电抗器容量kvar | 电抗率% | 外形尺寸(mm) A*B*H | 安装尺寸(mm) |
| 0.7-0.525-14 | 0.7 | 5 | 14 | 180*110*205 | 170*79±3 |
| 1.4-0.525-14 | 1.4 | 10 | 14 | 180*135*220 | 170*104±3 |
| 2.1-0.525-14 | 2.1 | 15 | 14 | 230*135*240 | 200*123±3 |
| 2.8-0.525-14 | 2.8 | 20 | 14 | 270*160*255 | 220*124±3 |
| 3.5-0.525-14 | 3.5 | 25 | 14 | 270*165*270 | 220*129±3 |
| 4.2-0.525-14 | 4.2 | 30 | 14 | 300*165*315 | 255*125±3 |
| 5.6-0.525-14 | 5.6 | 40 | 14 | 300*165*315 | 255*125±3 |
| 7.0-0.525-14 | 7.0 | 70 | 14 | 300*175*315 | 255*135±3 |
