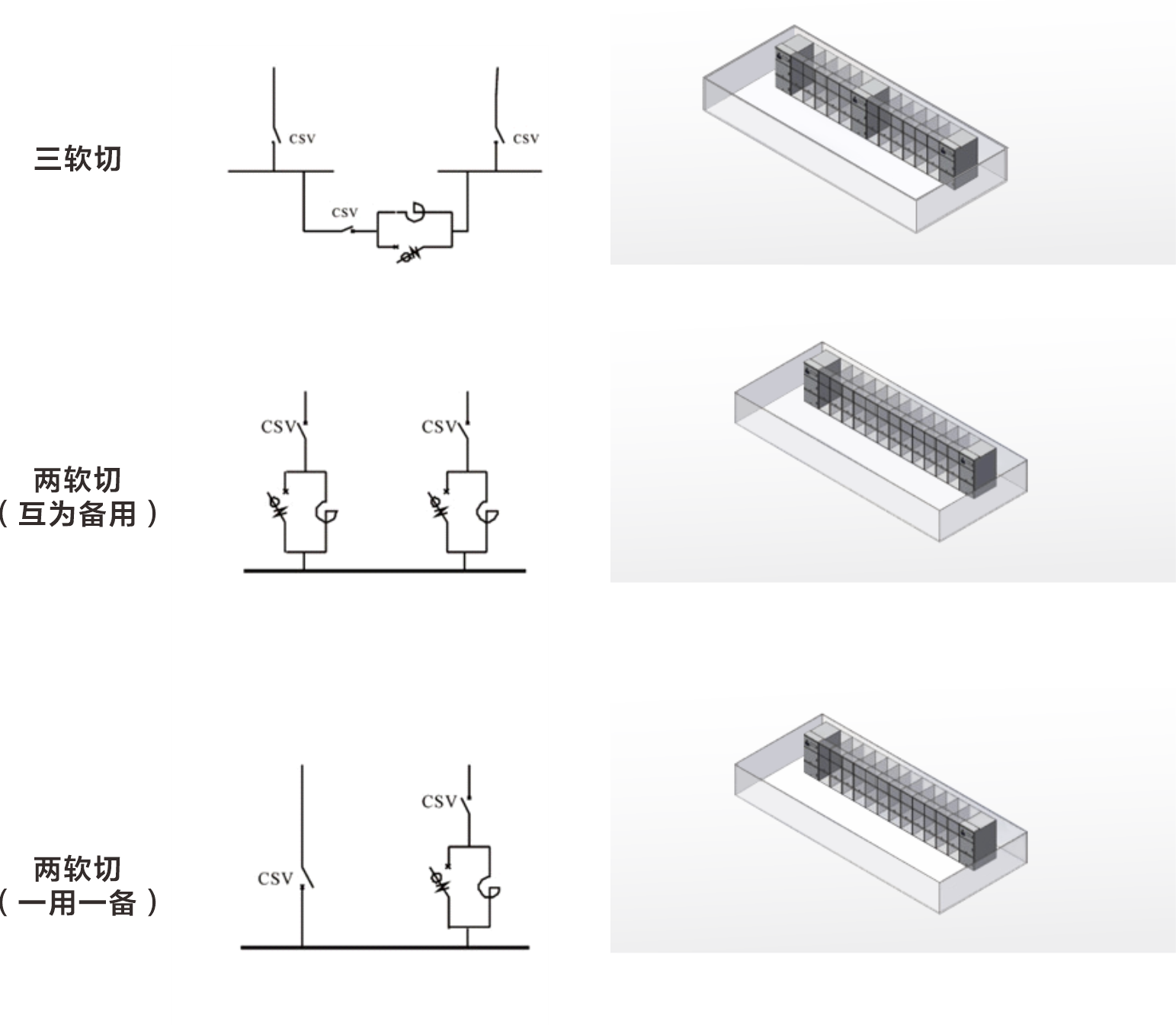

符合并列运行条件，采用分列运行方式的双电源供电系统，在进线和母联处采用三台快速开关柜的三切式快切。
符合并列运行条件且采用互为备用运行方式的双电源供电系统，在进线处采用两台快速开关的双切式快切。
符合并列运行条件且采用一用一备运行方式的双电源供电系统，在进线处采用两台快速开关的双切式快切。
超高速无感软切换装置主要有软切控制器、进线开关CSV、母联开关CSV、脉冲电抗器、并联开关SS1等组成的柜体或附件组成。软切控制器在12ms内判断短路故障性质，符合电源切换的情况下，迅速发出跳闸命令，利用过渡电感限流并建立的网络连接，无需同期捕捉等过长的判断时间。在故障线路完成切除的同时备用线路立即合闸，整个完成切换时间<18ms。
供电一次系统如右图所示，正常运行时1DL和2DL合3DL分。#1进线和#2进线互为备用。当#1进线发生故障后，必须先跳开1DL，然后合3DL，反之亦然。

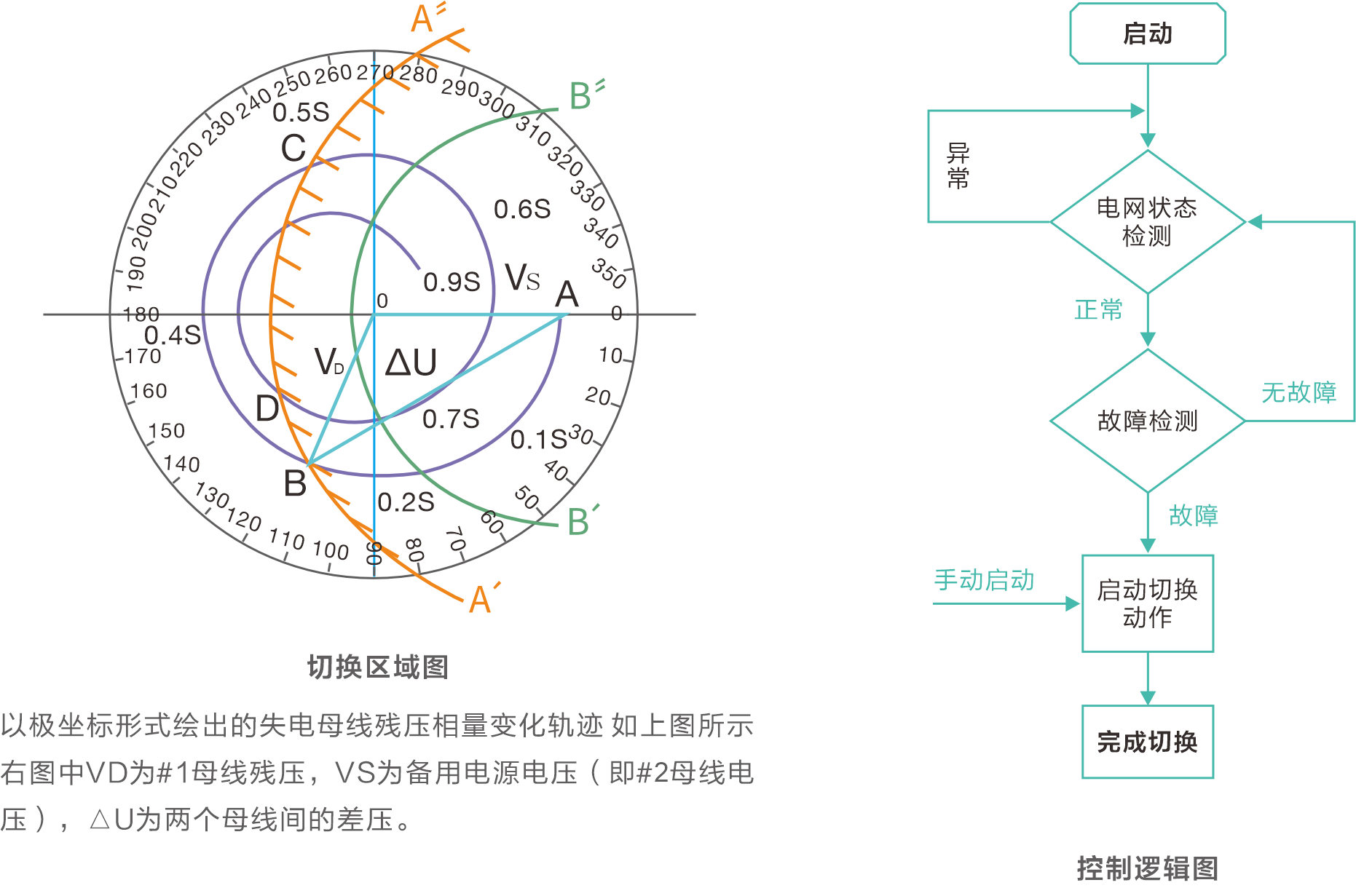

以#1进线到#2进线切换为例，跳开1DL后#1母线失电,电动机将惰行。由于负荷多为异步电动机，对单台电动机而言,电源切断后电动机定子电流变为零，转子电流逐渐衰减，由于机械惯性转子转速将从额定值逐渐减速，转子电流磁场将在定子绕组中反向感应电势，形成反馈电压。多台异步电机联结于同一母线时，由于各电机容量、负载等情况不同，在惰行过程中，部分异步电动机将呈异步发电机特征，而另一些呈异步电动机特征。母线电压即为众多电动机的合成反馈电压，俗称残压，残压的频率和幅值将逐渐衰减。通常，电动机总容量越大，残压频率和幅值衰减的速度越慢。
采用超高速断路器并联脉冲电抗器的软并切模组，串联于主断路器的下位，降低了切换过程对角度差、幅值差、频率差的要求，从而实现控制器工作于全并联切换模式。
• 超高速识别控制器控制器CPU采用基于ARM Cortex-M7高性能处理器，主频高达528MHz,运算性能高达3020 CoreMark,中断延迟低至20ns;
控制器采用16bit高性能同步采用模块，单通道采样速度最高可达200ksps;
基于高速高精度采样和逐点快速算法，故障识别时间小于12ms;
记录故障前后总计150周波数据，并可以通过U盘导出;控制器循环存储最近100条故障记录。
| 技术特性 | 技术指标 |
|---|---|
| 判断时间 (ms) | <12 |
| 快分时间 (ms) | <3 |
| 快合时间 (ms) | <5 |
| 切换时间 (ms) | <18 |
| 切换安全性 | 高 |
