产品概述技术参数资料下载

控制器

消弧/消谐/PT柜/抑制柜/PTK控制器

适用于户内3~35kV系统电压互感器二次侧。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

联系我们资料下载项目咨询

产品型号

XC

2

3

XC：西驰信息

2产品代号：XX代表微机消谐装置，LF代表消弧控制器：LP代表抑制柜控制器、PK代表PTK控制器

3只有微机消谐有该指示，"1"代表1段消谐，"2"代表2段消谐

产品特点

模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
实时监控系统状态，对出现的异常运行状态做出准确判断，并做出及时动作；
工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
故障追忆功能，显示最近20次历史故障记录；
具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
双硬件看门狗电路确保软件运行的可靠性；
中文液晶显示，运行状态清晰，菜单式操作，方便易用。

安装开孔及接线图

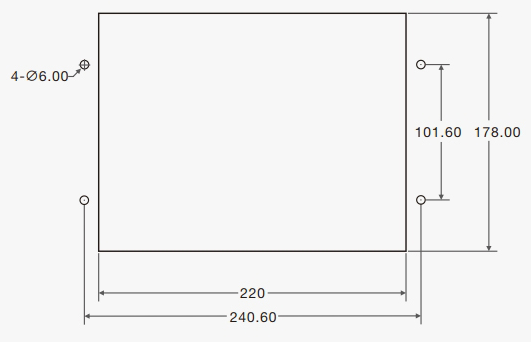

主机前面板尺寸为260*180mm，深度170mm，开孔尺寸为220*178mm。

铝合金控制器尺寸图

外形尺寸：160mm×195mm×131mm 开孔尺寸：155mm×175mm

钣金控制器尺寸图

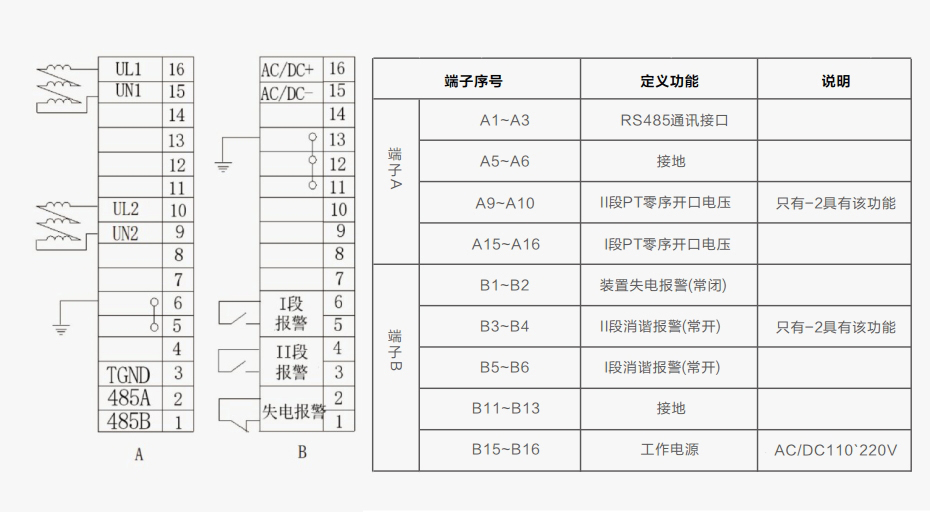

微机消谐装置接线图和定义

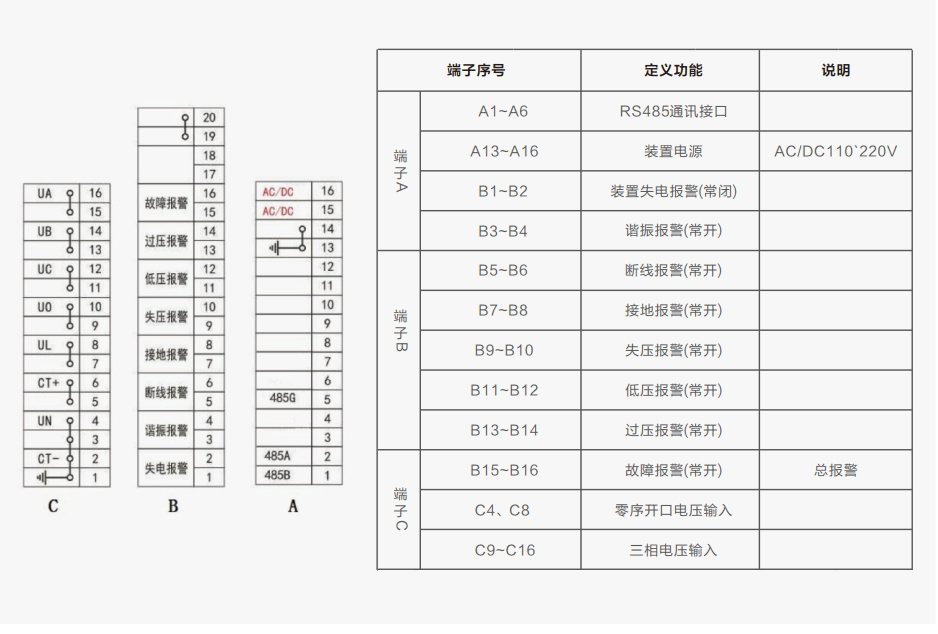

PT柜/抑制柜控制器接线图和定义

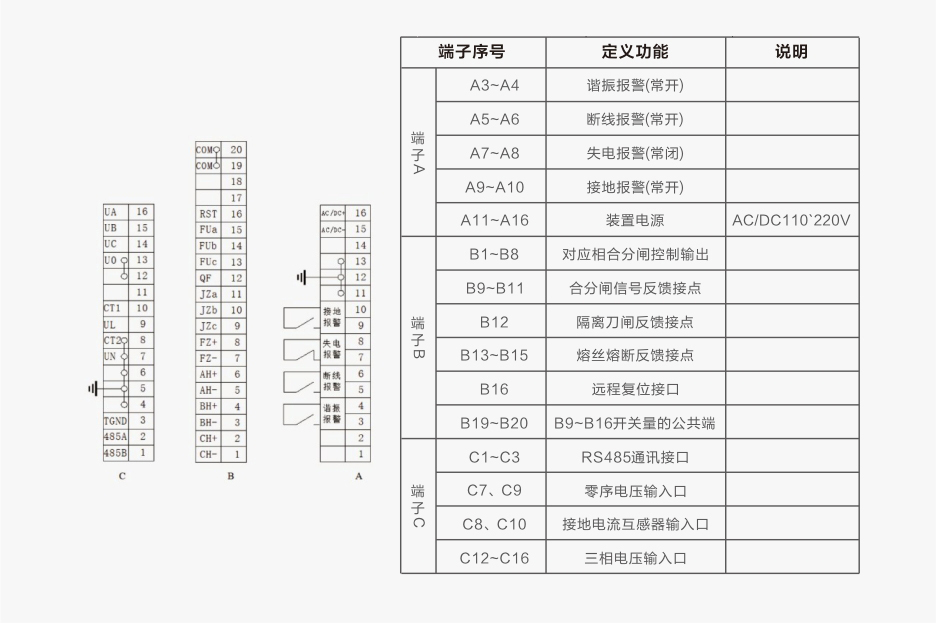

消弧柜控制器接线图和定义

PTK控制器接线图和定义
