XC-CLPC系列

XC-CLPC系列

圆柱形低压并联电容器

XC-CLPC圆柱形低压并联电容器适用于频率50Hz或60Hz低压电力系统，主要用于提高功率因素、减少无功损耗、改善电压质量，挖掘变压器容量等。是国家大力推荐使用的最佳节电产品。

联系我们资料下载项目咨询

产品型号

XC
CLPC
2
3
4
5
6
7
XC：西驰信息
CLPC：系列代号
2B并联电容器、M储能电容器、C串联电容器
3浸清剂代号(S-微晶蜡浸渍、C-蓖麻油浸渍、Z-植物油浸渍、G-硅油浸渍、K-树脂浸渍)
4介质代号(命属化聚丙烯薄膜)
5额定电压(kV)
6额定容量(kvar)
7相数(3表示三相共补，SYN表示三相分补，1表示单相)

技术参数

额定电压230v，0.4，0.45，0.48，0.525，0.23，0.25，0.28
额定客量0.4~0.69kV的1-50kvar，其它电压等级的容量另定
额定频率50Hz或60Hz
容量允差-5%-+10%
损耗角正切值-5%-+10%
耐电压极间2.15倍额定电压2秒钟，极壳间2Un+2kV或3kV，取较高值，10秒，无永久性击穿或闪络
最高允许过电压1.1倍额定电压时，每24/J/时中不超过8小时;1.15倍额定电压时，每24//时中不超过30分钟;
1.2倍额定电压时，每24/J/时中不超过5分钟;1.3倍额定电压时，每24/J/时中不超过1分钟
最大允许电流允许电流不超过1.3倍额定电流下运行。过渡过电流，考虑过电压，电容正偏差以及谐波的影响，过渡过电流最大不超过1.43倍额定电流
接法△角接，Y星接，★星接中性点引出，…三节段式，单相式等各种接法，其它接法根据用户需要商定
自放电性能电容器断电后3分钟剩余电压从2Un降至50V以下

*环境温度类别-25℃，最低温度-25℃，最高温度C类（最高不超过50℃，24小时内温度平均值不超过40℃，一年内温度平均值不超30℃）。

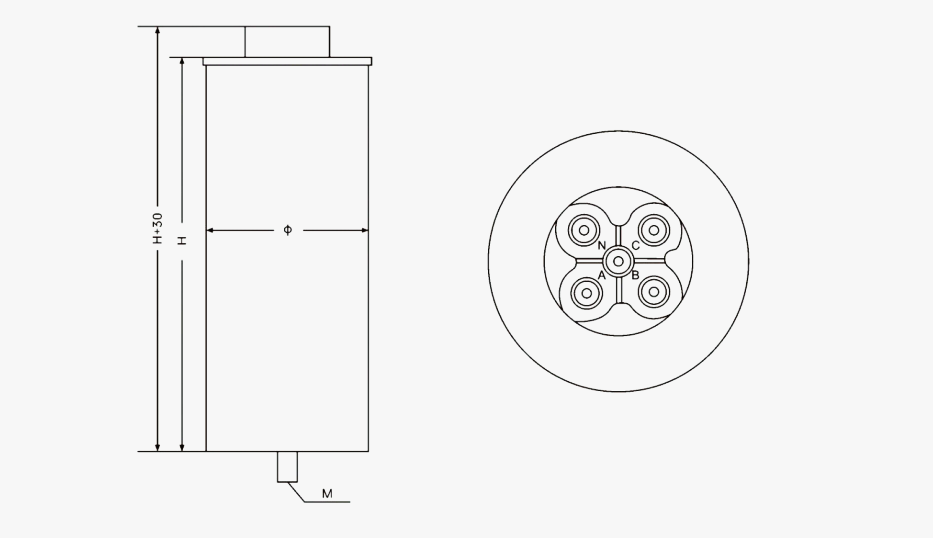

外形尺寸

技术参数

XC-CLPC0.48共补系列
型号规格外壳直径φ(mm)外壳高度H(mm)安装螺丝
0.48-5-376290M12
0.48-10-376290M12
0.48-15-386290M12
0.48-20-396290M16
0.48-25-396290M16
0.48-30-3116290M16
0.48-40-3116290M16
XC-CLPC0.525共补系列
型号规格外壳直径φ(mm)外壳高度H(mm)安装螺丝
0.525-5-376240M12
0.525-10-376240M12
0.525-15-386240M12
0.525-20-396240M16
0.525-25-396290M16
0.525-30-3116290M16
0.525-40-3116290M16
XC-CLPC0.25 分补系列
型号规格外壳直径φ(mm)外壳高度H(mm)安装螺丝
0.25-10-3YN76240M12
0.25-15-3YN96290M16
0.25-20-3YN96290M16
0.25-25-3YN116290M16
0.25-30-3YN116290M16
XC-CLPC0.28 分补系列
型号规格外壳直径φ(mm)外壳高度H(mm)安装螺丝
0.28-10-3YN86240M12
0.28-15-3YN86240M12
0.28-20-3YN96290M16
0.28-25-3YN96290M16
0.28-30-3YN116290M16
XC-CLPC0.3 分补系列
型号规格外壳直径φ(mm)外壳高度H(mm)安装螺丝
0.3-10-3YN 76240M12
0.3-15-3YN86240M12
0.3-20-3YN96290M16
0.3-25-3YN96290M16
0.3-30-3YN116290M16
